非球面“黄金K值”：为什么-1到0最省心？

日期： 2025.11.01

来源: 鼎鑫盛光学

浏览次数: 470

非球面镜片的 “K 值攻略”：为什么椭球面最受欢迎？

如果你戴过非球面眼镜，会发现它比普通球面镜片更轻薄、看东西更清晰 —— 这背后，非球面镜片的 “曲面形状” 是关键。而决定这个形状的核心参数，就是圆锥系数 K（也叫圆锥常数）。选对 K 值，镜片加工又快又准还省钱；选错了，可能变成 “难加工、难检测、成本爆表” 的烫手山芋。今天我们就聊聊：K 值到底是什么？哪个范围的 K 值能让非球面镜片 “好做又好用”？

先搞懂：非球面镜片为什么 “不一般”？

我们先从 “为什么要用非球面” 说起。普通球面镜片（比如老花镜、普通近视镜的球面款）像个皮球的表面，虽然好加工，但光线透过时容易产生 “像差”（比如看东西边缘模糊、变形）。而非球面镜片的曲面更 “聪明”—— 它的曲率从中心到边缘不是固定的，能精准抵消像差，让成像更清晰（比如相机镜头、高端显微镜里常用）。

K 值：非球面的 “形状密码”

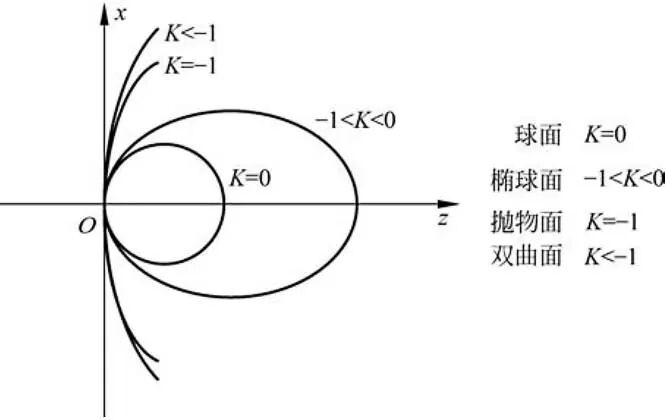

非球面的曲面形状，主要由两个参数决定：一个是 “基础球面半径”（类似球面的 “胖瘦”），另一个就是圆锥系数 K—— 它像个 “调节器”，决定曲面偏离球面的 “方向” 和 “程度”。不同的 K 值，对应完全不同的曲面：

K=0：球面。最基础的形状，像我们常见的皮球表面，加工最简单，但成像效果不如非球面。
K>0：扁球面。像被上下压扁的皮球，中间鼓、边缘往里收。这种形状光学用途很少，基本用不上。
-1<K<0：椭球面。像被顺着轴拉长的皮球，曲面从中心到边缘 “平缓变化”。这就是我们要说的 “黄金区域”。
K=-1：抛物面。像卫星锅或手电筒反光碗，曲面边缘比椭球面更 “翘”。
K<-1：双曲面。像马鞍或两个喇叭口对扣，边缘 “陡峭” 得像悬崖。

为什么椭球面（-1<K<0）最 “香”？

答案藏在 “加工” 和 “检测” 这两个关键环节里 —— 这两步直接决定镜片能不能做出来、做得精不精、贵不贵。

先看加工：椭球面 “脾气最好”

加工镜片时，机器需要用工具（比如抛光垫、金刚石刀具）一点点打磨曲面。曲面的 “脾气”（曲率变化）直接影响加工难度：

椭球面：从中心到边缘，曲率变化 “平缓又连续”，像爬缓坡。工具能稳稳贴合曲面，打磨时受力均匀，不容易出现局部 “坑洼” 或 “波浪纹”（专业叫 “中高频误差”），加工效率高、精度好控制。
双曲面（K<-1）：边缘太 “陡峭”，像爬悬崖。工具够不着边缘，一使劲就可能磨过头，导致边缘 “卷边” 或 “塌边”；用高精度车削时，刀具磨损也快，加工时间翻倍，还容易出废品。
抛物面（K=-1）：比双曲面好一点，但边缘还是比椭球面 “翘”，加工难度介于椭球面和双曲面之间。

再看检测：椭球面 “自带检测说明书”

镜片做完后，得用仪器测形状准不准（误差不能超过头发丝的千分之一！）。最准的方法是 “激光干涉检测”：用激光照镜片，看反射的光斑是否规则，规则就说明曲面准。

椭球面有个 “天生优势”：它有两个 “完美搭档”（专业叫 “共轭点”）—— 激光从一个点发出，经椭球面反射后，能精准聚焦到另一个点。利用这个特性，用简单的 “补偿器” 就能把激光调成匹配椭球面的 “波形”，直接用干涉仪检测，又快又准（误差能测到纳米级）。

其他曲面就麻烦了：

抛物面（K=-1）：一个共轭点在 “无穷远”（比如太阳光平行光），得专门设计复杂的补偿器，调焦难、误差大。
双曲面（K=-1）：两个共轭点都是 “虚点”（类似镜子里的像，摸不着），只能用 “全息检测工具”（CGH）或 “特制零位镜”，这些设备本身就很贵，设计、调试还容易出错，检测周期从几天拉长到几周。

成本对比：椭球面 “性价比之王”

加工难、检测难，直接导致成本飙升：

双曲面的加工时间是椭球面的 3-5 倍，检测成本可能翻 10 倍，只有天文望远镜、高端显微镜这种 “不差钱” 的设备才会用。
椭球面加工检测 “一路绿灯”，成本只有双曲面的 1/5-1/10，精度还更高。

其他 K 值：要么用不上，要么太麻烦

扁球面（K>0）：光学上几乎用不上 —— 它的曲面特性对消除像差帮助不大，反而可能增加设计复杂度，检测也需要特殊设备，纯属 “费力不讨好”。
球面（K=0）：虽然好加工，但非球面的优势就是比球面成像好，既然用非球面，就不会选 K=0 啦。

总结：设计非球面，先把 K 值 “框” 在 - 1 到 0

简单说，椭球面（-1<K<0）是 “性能、加工、成本” 的最佳平衡点：既能发挥非球面的成像优势，又好加工、好检测，省钱省力。

当然，K 值不是唯一标准 —— 如果曲面偏离球面太多（专业叫 “非球面度” 太大），即使 K 值在 - 1 到 0 之间，加工也会变难。所以设计完后，最好把图纸发给有经验的加工厂，让他们评估 K 值、非球面度是否合理。

如果仿真时必须用大负 K 值（比如 K=-2、-5），先别急着画图纸，赶紧找加工厂聊聊 —— 他们可能会说 “这做不了”，或者报价让你 “肉疼”。

最后划重点

非球面镜片的圆锥系数 K，选对了事半功倍！记住这个 “黄金法则”：优先把 K 值控制在 - 1 到 0 之间（椭球面），加工检测少走弯路，成本精度双丰收～

你在设计非球面时遇到过 K 值难题吗？欢迎留言聊聊
