从机械加工视角读懂光学玻璃——入门必看解析
从事机械加工的从业者，初次接触光学加工时，常会被光圈、面型等光学术语困扰，难免产生疑问：这些光学指标和机械加工中熟悉的粗糙度、尺寸精度有什么关联？光学指标能否直接转换成机械指标？机械指标达标后，光学指标就一定合格吗？
要破解这些疑问，核心是先认清光学加工的核心对象——光学器件，而光学玻璃作为应用广泛的光学材料，是入门的关键。今天，我们就从光学玻璃的分类、特性、质量指标等方面，结合机械加工的认知习惯，进行全面且实用的解析，帮大家快速衔接机械加工与光学加工的知识断层。

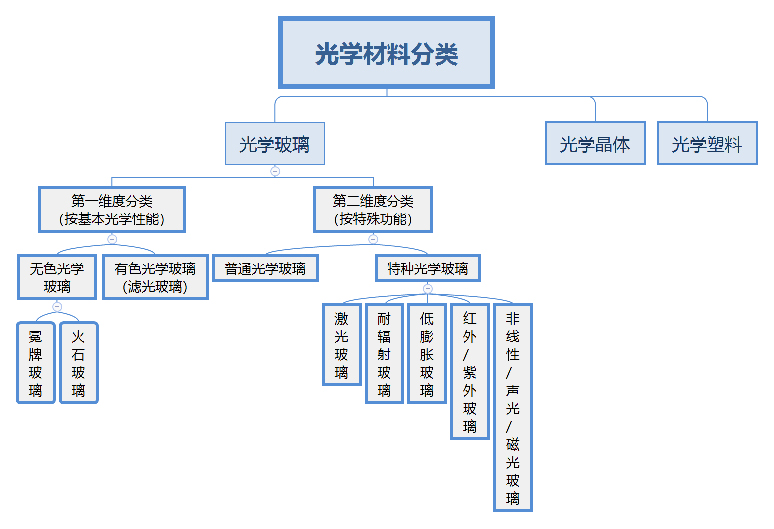

一、光学材料分类：重点解析光学玻璃的核心分类维度

光学材料种类较多，常见的有光学玻璃、光学晶体、光学塑料等，其中光学玻璃因性能稳定、适配场景广泛，是光学加工中最常用的材料，也是我们重点讲解的内容。光学玻璃的分类有多个维度，不同维度对应不同的应用场景，机械从业者可结合加工需求快速对应选型。

（一）第一维度：按基本光学性能与成分划分（核心分类）

这是光学玻璃最经典、最基础的分类方式，直接决定其核心用途，与机械加工中“按材质性能划分加工材料”的逻辑一致，便于机械从业者理解。该维度下，根据光学玻璃在可见光波段（380nm-760nm）的透光特性与色散性能，分为两类：

1. 无色光学玻璃

这类玻璃在可见光波段具有高透过率，无明显选择吸收，外观呈无色或基本无色，是光学加工中用量较大的品类。其核心优势的是光学性能稳定，核心参数为折射率和阿贝数，这两个参数直接决定了玻璃对光线的折射和色散效果，也是光学设计和加工的核心依据。

根据折射率和阿贝数的差异，无色光学玻璃进一步细分为冕牌玻璃（K系列）和火石玻璃（F系列）：

- 冕牌玻璃（K系列）：折射率范围1.48-1.62，阿贝数50-85，具有低色散、化学稳定性强的特点，透光率高（可见光波段≥91%），加工难度适中，成本合理，适合批量生产基础光学零件，如普通透镜、棱镜等，广泛应用于显微镜、普通相机镜头等设备中，类似机械加工中“通用型结构钢”的定位。

- 火石玻璃（F系列）：折射率范围1.57-1.98，阿贝数20-50，具有高折射率、中高色散的特点，可有效缩小光学零件体积，常与冕牌玻璃搭配使用以校正色差，是高端光学镜头的核心材料，应用于消色差透镜、医疗影像设备等场景，类似机械加工中“高精度合金”的定位。

绝大多数光学零件（如透镜、棱镜）均由无色光学玻璃制成，主要用于成像、传光等核心光学功能，是机械从业者接触光学加工时最常遇到的材料。

2. 有色光学玻璃（滤光玻璃）

这类玻璃对特定波长范围的光线具有选择性吸收或透过能力，其外观颜色就是这种选择性吸收的直观体现。与无色光学玻璃不同，它的核心用途不是成像，而是过滤杂光、筛选特定波长光线，主要用于制造各类光学滤光片，应用于光电检测、显示设备等场景，类似机械加工中“专用过滤件”的作用。

（二）第二维度：按特殊功能特性划分（补充分类）

该维度是在第一维度的基础上，筛选出具备突出物理或化学性能的玻璃，统称为“特种光学玻璃”，与之相对的是“普通光学玻璃”。可以通俗理解为：第一维度是按“基础属性”分类，第二维度是按“专项功能”分类，如同机械加工中，先按材质分为钢材、铝材，再按功能分为耐磨钢材、耐腐蚀铝材。

特种光学玻璃的种类较多，核心品类及应用场景如下，方便机械从业者快速对应：

- 普通光学玻璃：用于制造一般用途的光学零件，如普通透镜、棱镜、分划板、度盘等，加工难度较低，适配常规光学加工需求。

- 耐辐射光学玻璃：具有良好的抗辐射稳定性，适用于存在γ射线、X射线的环境，如部分检测设备的光学元件。

- 激光玻璃：可作为激光器谐振腔的工作物质，适配激光相关设备的光学加工需求。

- 低膨胀/超低膨胀玻璃：热稳定性极佳，近乎零膨胀，适合用于对温度变化敏感的高精度光学零件，如天文望远镜、高端检测仪器的镜片。

- 红外/紫外光学玻璃：适配红外或紫外波段的光线传输与过滤，应用于红外检测、紫外分析等场景。

- 其他特种玻璃：包括非线性光学玻璃、声光/磁光/光色玻璃等，分别适配不同专项光学功能需求。

关键提醒：“有色”与“无色”是第一层级的平行分类，核心区别在于基础光学性能；“特种”并非独立的平行分类，而是跨第一层级的“功能筛选集合”，即无色和有色光学玻璃中，都可能包含具备特殊功能的特种玻璃。

二、光学玻璃的组成与物理特性：理解加工的底层逻辑

机械加工中，我们需先掌握材料的物理特性（如硬度、韧性），才能确定加工工艺（如车削、磨削）；光学加工同理，了解光学玻璃的组成与物理特性，是掌握光学加工工艺、把控加工精度的基础。

（一）核心组成

玻璃是由熔融体经过冷却形成的无定形体，由于冷却速度快，内部分子来不及规则排列，最终保留了液态分子的无规则排列结构，这种状态称为玻璃态。

光学玻璃是特殊的玻璃品种，与普通玻璃相比，它具备高度的透明性、物理及化学上的高度均匀性，以及特定且精确的光学常数，这也是其能实现精准控光的核心原因。光学玻璃的牌号有数百种，核心是通过调整各种氧化物的配比制成——以SiO₂为主要成分，再加入其他氧化物（如氧化钠、氧化钙等），改变玻璃的光学、物理性能，适配不同加工需求。

（二）核心物理特性（与加工密切相关）

光学玻璃的物理特性，直接决定了其加工工艺（如磨削、抛光）的选择，与机械加工中“材料特性决定加工方式”的逻辑完全一致，重点关注以下5点：

1. 各向同性：玻璃的硬度、弹性模数、折射率等参数，在各个方向测得的数值一致。这一点与机械加工中的“各向同性材料”（如普通钢材）类似，加工时无需考虑不同方向的性能差异，便于工艺参数的统一设定。

2. 介稳状态：玻璃熔融体冷却成固态时，未完全释放潜在热，内部储存多余内能，处于热力学不稳定状态。这一特性提示我们，光学玻璃加工后需进行退火处理，消除内应力，避免后续使用中出现变形，类似机械加工中“淬火后回火”的工艺逻辑。

3. 无固定熔点：玻璃从固态转变为液态的过程的是一个温度范围，而非晶体那样有确定的熔点。加工中需控制好温度区间，避免因温度过高或过低导致玻璃变形、破损。

4. 变化的可逆性：玻璃随温度变化，会在固态、过冷液体、液态之间可逆转换，其物理、化学性质也会随之可逆变化。这是光学玻璃热加工（如热弯成型）、精准成型的核心理论依据，类似机械加工中“金属热加工的可逆性”。

5. 可变性：通过调整玻璃的成分配比，可在一定范围内连续、渐进地改变其光学和物理性能。这一特性使得光学玻璃能适配不同的光学需求，加工中可根据零件要求，选择对应成分的玻璃牌号。

三、光学玻璃的核心光学特性：衔接机械加工指标的关键

光学玻璃的核心价值是控制光的传播方向、改变光波段的相对光谱能量分布，其实现基础是化学成分与光学常数的准确、一致。对于机械从业者而言，掌握这些光学特性，是理解“光学指标与机械指标关联”的关键。

1. 准确的光学常数（核心中的核心）

光学常数是光学玻璃的“核心参数”，类似机械加工中材料的“尺寸精度、硬度”，直接决定光学零件的成像质量和光学性能。核心光学常数包括折射率和色散系数（阿贝数）：

- 折射率：决定光束进入光学玻璃后的传播方向，且折射率会随光线波长的变化而变化，变化率直接决定光的色散程度。只有折射率准确，才能保证光学设计的成像要求，如同机械加工中“尺寸精度达标，才能保证零件装配精度”。

- 色散系数（阿贝数）：用于定量描述玻璃的色散程度，与折射率密切相关，是光学零件色差校正的核心依据。

为了统一光学常数的衡量标准，国家标准《光学和光学仪器参考波长》（GB/T 10050-2009）规定了4种标准波长，不同波长下的折射率有明确标注，具体如下：

- 钠（Na）光谱中的D线：波长589.29nm（黄色），对应的折射率标注为nD；

- 氦（He）光谱中的d线：波长587.56nm（黄色），对应的折射率标注为nd；

- 氢（H）光谱中的F线：波长486.13nm（浅蓝色），对应的折射率标注为nF；

- 氢（H）光谱中的C线：波长656.27nm（红色），对应的折射率标注为nC。

实用提醒：比较不同牌号光学玻璃的折射率时，必须以相同波长下的数值为依据，否则会出现误差，类似机械加工中“比较零件尺寸时，需统一测量标准”。

2. 定量要求的光谱透过率

光谱透过率是光学玻璃的重要性能指标，需与使用的光电仪器相适配，其好坏直接影响设备的成像质量和光传输效率。光线通过光学玻璃时，会产生反射、散射、吸收三种能量损失，最终透过的光能量=入射光能量-反射损失-散射损失-吸收损失，三者的具体影响如下：

- 反射：由玻璃表面粗糙度、光的入射角、折射率等因素决定，折射率随波长变化，反射比也会随之变化。这与机械加工中“零件表面粗糙度影响反光效果”的逻辑一致，表面越光滑，反射损失越小。

- 散射：当玻璃内部含有折射率不同的微粒（如气孔、杂质）时，会导致光线散射，不仅损失光能量，还会改变光谱成分。减少散射的关键是提高玻璃的光学均匀性，类似机械加工中“减少零件内部杂质，保证材料均匀性”。

- 吸收：光线透过玻璃时，光强会随玻璃厚度衰减，这种现象称为光吸收，吸收程度随波长变化。加工中需根据零件用途，选择吸收系数合适的玻璃，避免光能量损失过大。

3. 不可忽视的批次性（实操重点）

这是光学玻璃加工中容易被忽视，但对加工精度影响极大的特性，尤其适合大批量生产场景。光学玻璃生产中，原材料的批量、产地、化学组成允差，以及熔炼工艺参数的微小差异，都会导致不同批号的玻璃，其光学常数出现微小偏差，这种偏差通常是同批次玻璃光学常数允差的2~10倍。

实操建议：大批量光学加工中，为保证零件的互换性和产品性能的一致性，应尽可能使用同一批次、同一牌号的光学玻璃生产同一类光学零件，不能只关注玻璃牌号而忽视批号——这与机械加工中“批量生产时，使用同一批次原材料，保证零件性能一致”的要求完全一致。

四、无色光学玻璃的质量指标：实操验收的核心依据

机械加工中，我们通过尺寸精度、粗糙度、形位公差等指标验收零件；光学加工中，无色光学玻璃的质量验收有明确的国家标准，核心指标如下，机械从业者可结合机械验收逻辑，快速掌握验收重点：

1. 折射率、色散系数与标准值的允许差值：用△nd、△vd表示，是衡量玻璃光学常数准确性的核心指标，类似机械加工中“零件尺寸与标准尺寸的偏差”，偏差需控制在国家标准规定的范围内。

2. 光学均匀性：指同一块玻璃各部分折射率的渐变性差异，均匀性越好，光线传播越稳定，成像质量越高。类似机械加工中“零件材料的均匀性”，均匀性差会导致加工后零件性能不稳定。

3. 应力双折射：玻璃冷却过程中，因中心与外部温度梯度差异，会产生内应力，导致玻璃光学上呈各向异性，光线沿不同方向传播速度不同，产生光程差（即双折射现象），会影响光学零件的精度。加工中需通过退火工艺消除内应力，类似机械加工中“消除零件加工应力，避免变形”。

4. 光吸收系数（E）：定义为1cm厚的光学玻璃，吸收的白光光通量与入射白光光通量的比值，直接反映玻璃对光的吸收程度，需根据零件用途选择合适的吸收系数。

5. 条纹度：玻璃内部丝状或层状的化学不均匀区，其折射率与玻璃主体不同，会导致光的散射和异样折射，影响玻璃的透光性和透明度，是验收玻璃内部质量的重要指标，类似机械加工中“零件内部无裂纹、夹杂”的要求。

6. 气泡度：玻璃熔炼过程中，未及时逸出的气体形成的气泡，相当于细微的凹透镜，会引起光的散射和折射，影响光学性能。气泡度越低，玻璃质量越好，类似机械加工中“零件表面无气孔、砂眼”的要求。

补充说明：光学设计中，选择无色光学玻璃的核心依据是折射率nd和色散系数vd，每一种牌号的无色光学玻璃，都有固定的nd和vd值，加工前需明确选型。

五、特种光学玻璃：重点解析红外光学玻璃

特种光学玻璃种类较多，其中红外光学玻璃应用场景广泛，与机械加工关联度较高，重点解析如下：

在电磁波谱中，波长位于0.76um~1000um的电磁波称为红外光线（不可见光），波长小于0.76um的是可见光中的红光，大于1000um的是微波。红外波段中，近红外和中红外是高能激光技术的常用波段，其中1.064um波段可由Nd:YAG、Nd:Glass等激光器产生，广泛应用于科研、工业加工等领域。

红外光学玻璃的核心优势是能透过红外波段光线，适配红外检测、红外成像等需求，加工中需重点控制其光学均匀性和光谱透过率，避免影响红外光的传输和成像效果。

结尾总结（贴合机械从业者视角）

对于机械加工从业者而言，入门光学加工的关键，是将光学玻璃的特性、指标与机械加工的知识体系衔接起来：光学玻璃的光学常数，类似机械材料的核心性能参数；光学均匀性、气泡度等质量指标，类似机械零件的尺寸精度、表面质量；批次性要求，与机械批量生产的质量控制逻辑一致。

后续我们还会结合光学加工的具体工艺，解析光圈、面型等光学术语与机械粗糙度、尺寸精度的关联，以及光学指标与机械指标的转换逻辑，帮大家彻底打通机械加工与光学加工的认知壁垒，助力快速上手光学加工相关工作。
