光学零件图与加工技术要求详解

在光学制造领域，光学零件图是连接设计与生产的核心文件。它不仅记录了零件的几何形状与结构参数，更明确了材料等级、加工精度、表面质量等关键技术条件。可以说，光学零件图是选择光学材料、制定工艺路线、开展加工与检验工作的基本依据。

一、光学零件图的规范绘制与尺寸标注

依据《光学制图》（GB 13323-1991）标准，绘制光学零件图时应遵循以下规范：

• 光轴与光线方向：光轴应水平放置，使用点画线表示。光线方向通常由左至右，零件先接触光线的一面应置于图纸左侧。

• 视图表达：圆形零件一般只绘制沿光轴剖开的剖面图，便于直观表达内部结构。

• 尺寸标注：遵循国家机械制图标准，但强调标注允许公差范围，而非公差代号。尺寸标注有三种形式：

  • 公称值：不带公差的名义值，加工中不作为验收依据。

  • 实际值：名义值附带公差，是验收时的必检项目，公差范围即为判定依据。

  • 参考值：用括号括起来的数字，仅供加工或了解性能时参考，不检验、不作为验收依据。

二、光学零件加工中的关键技术术语

1. 表面形状公差（面形偏差）

指实际光学表面与理想理论表面之间的偏差。国家标准使用光圈数N和局部光圈数△N两个参数来描述。

• 光圈数N：使用工作样板检验时，在有效孔径内观察到的牛顿环数量。对于平面零件，N值反映了表面整体呈现为较大半径球面的程度。

• 局部光圈数△N：表示表面局部区域偏离理想球面或平面的程度。设计时建议△N取N的0.1至0.2倍。

根据面形精度，可划分为不同等级。例如：

• 高精度等级：N=0.1~0.5，△N=0.05~0.1

• 普通精度等级：N=2~4，△N=0.3~0.5

• 较低精度等级：N=5~10，△N=0.5~1.0

2. 表面粗糙度

反映加工表面微小间距的峰谷组成的微观几何特征，体现了零件表面的加工细腻程度。

• 直接测量：采用与机械加工相同的Ra参数。

• 间接测量：使用激光干涉仪，常用PV值表示。

3. 表面疵病

表面疵病是对粗糙度要求在高标准下的补充，也称为光洁度指标。它描述的是光学零件在加工或使用过程中，在有效孔径内产生的局部瑕疵，如擦痕、麻点、开口气泡、破点及破边。

图纸中用字母B表示。示例：“B:3×0.063”的含义为：

• 第一个数字 3：每个光学表面或指定区域内允许的最大麻点数量。

• 第二个数字 0.063：每个麻点允许的最大直径（单位：mm）。

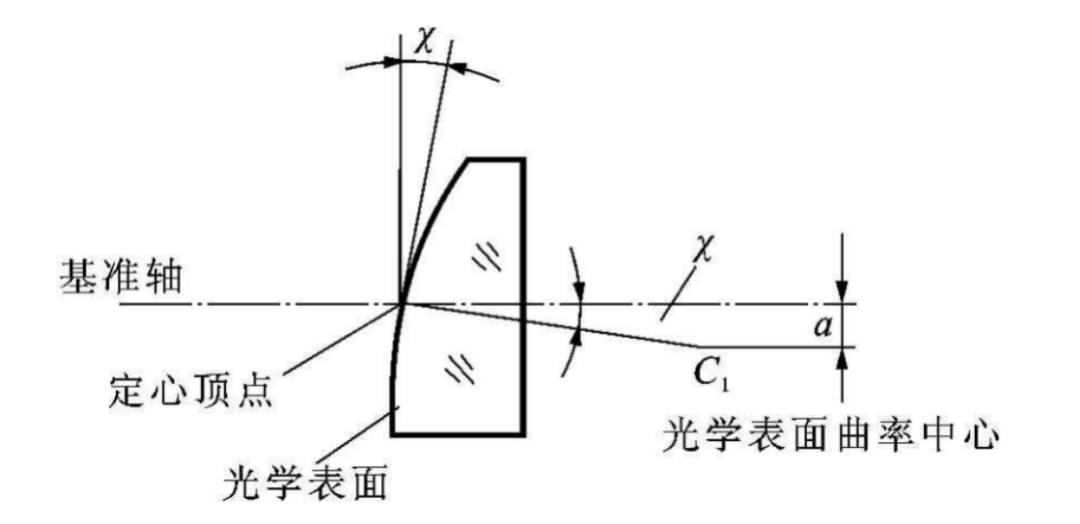

4. 透镜中心偏差

表征透镜的基准轴与光轴之间的偏离程度。具体定义为：光学表面定心顶点处的法线与基准轴之间的夹角，称为面倾角（用χ表示）。该偏差直接影响透镜的成像质量与装配性能。

5. 曲率半径

曲率半径的数值不能随意给定，应符合行业标准推荐的349个数值之一。设计者需根据像差平衡需求从中选择。这一规定的目的在于帮助生产企业建立系列化的球面磨具与样板，有效控制制造成本。

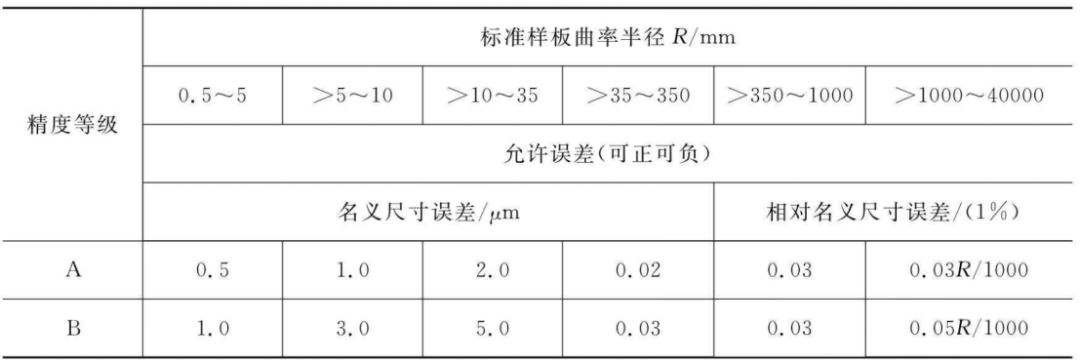

6. 标准样板等级

曲率半径的公差不直接标注在半径数值上，而是通过以下链条传递：
标准样板等级 → 工作样板间的光圈误差 → 工作样板与工件间的光圈数N

国家标准将标准样板分为A、B两级：

• A级：曲率半径公差要求严格时选用。

• B级：适用于一般精度要求。

•


7. 其他常用符号

• Ф：透镜口径

• d：透镜中心厚度

• D：有效通光口径

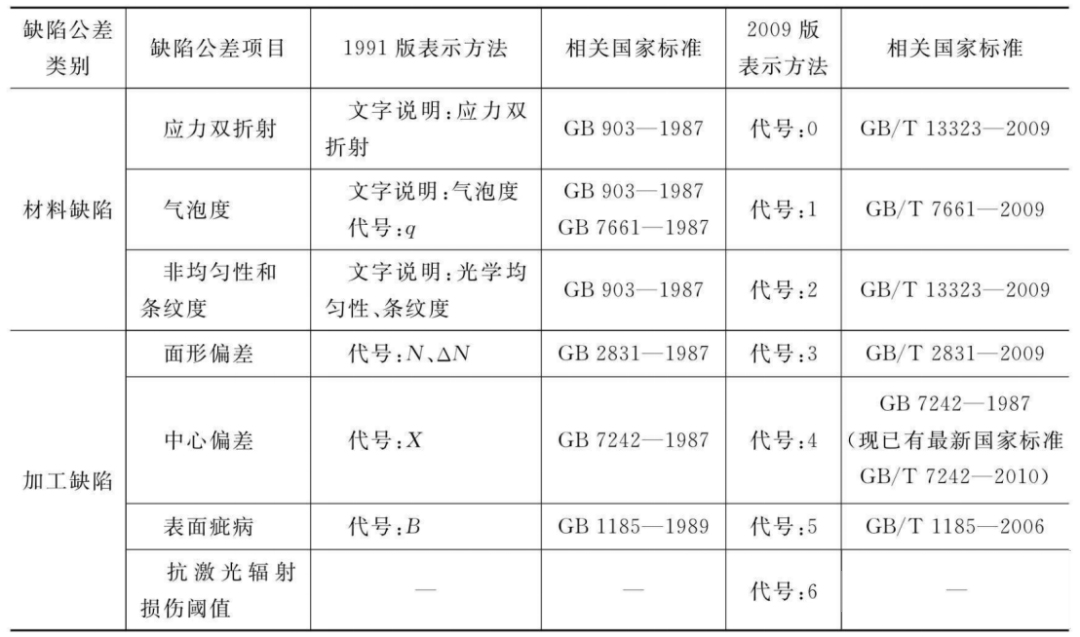

三、新旧标准中缺陷公差表示方法的对比

在光学图纸中，关于材料和加工缺陷公差的表达方式存在新旧差异。例如：

• 旧标准常使用“光洁度”等术语。

• 新标准逐步统一采用表面疵病B、面形偏差N/△N等更为明确的指标。

实际工作中，建议优先采用现行国家标准中的表达方式，以确保图纸信息的通用性与准确性，减少沟通成本。
