一、面型精度：宏观平整度的控制

1.1 技术指标解析

• PV（Peak-to-Valley，峰谷值）
  表示在检测区域内，表面最高点与最低点之间的垂直距离。PV值越小，表面越接近理想平面或球面。

• λ/6 @632.8nm
  λ为检测波长（632.8nm，氦氖激光）。
  λ/6 ≈ 105.5nm，即允许的最大PV偏差不超过105.5纳米。
  这是对端面宏观几何形状的严格约束，适用于对波前质量要求较高的激光系统。

• 检测孔径Ф1.5mm
  仅在直径1.5mm的圆形区域内评估面型。该区域通常对应激光束的束腰或核心通光孔径，要求在此范围内波前畸变极小。

1.2 检测方法

（1）核心方法：激光干涉测量法
为高精度光学面型检测的标准技术。

（2）推荐设备

• 菲索型激光平面干涉仪（波长632.8nm）

• 高精度参考平面镜（精度优于λ/20，如λ/20或更高）

• 精密调整架

• CCD相机与干涉分析软件

（3）检测流程

1. 清洁与装夹：清洁被测端面，固定于调整架。

2. 对准与干涉：调整工件使入射光垂直端面，形成干涉条纹。

3. 限定孔径：在软件中设置Ф1.5mm圆形分析区域。

4. 采集与分析：采用移相技术获取多幅干涉图，软件重建面型误差云图，输出PV值。

5. 合格判定：PV ≤ 105.5nm（λ/6） 即为合格。

6. 报告输出：注明检测波长、孔径、PV值、RMS值及面型云图。

实用提示：检测前应确认参考镜精度至少为被测件精度的3倍以上（如λ/20参考镜可用于λ/6检测）。

二、光洁度：微观缺陷的控制

2.1 技术指标解析

光洁度采用MIL-PRF-13830B标准中的“划痕-麻点”代码“20/10”。

• 20（划痕等级）
  表示允许的划痕（长条形缺陷） 宽度与明显程度。数字越小越严格。20级适用于常规激光系统。

• 10（麻点等级）
  表示允许的最大麻点直径为10微米（0.01mm）。麻点为圆形坑状缺陷。

• 检测孔径Ф1.5mm
  在直径1.5mm圆形区域内评估所有划痕和麻点。即使零件整体端面更大，核心通光孔径内仍需满足该要求。

2.2 检测方法

（1）核心方法：目视比较法（配合暗场照明）

（2）主要设备

• 标准缺陷样板（符合MIL-PRF-13830B的20级划痕、10级麻点）

• 暗场显微镜或光学比较仪（增强缺陷对比度）

• 可调光源（单色或白光）

• Ф1.5mm视场光阑（物理或目镜内置）

（3）检测流程

1. 清洁与照明：彻底清洁端面，置于暗场显微镜下，采用斜入射暗场照明。

2. 孔径限定：在观察光路中插入Ф1.5mm视场光阑。

3. 划痕判定：将视野内最明显的划痕与20级标准划痕样板对比，不超过样板即为合格。

4. 麻点判定：

   • 任一麻点直径不得大于10微米。

   • 若存在多个麻点，其总累积面积应符合标准中的隐含公式（通常与10级麻点样板对比）。

5. 记录：标注“光洁度20/10合格（Ф1.5mm孔径）”。

实用提示：清洁过程对光洁度检测影响重大。检测前应使用无尘布与光学级溶剂清洁，避免二次污染。

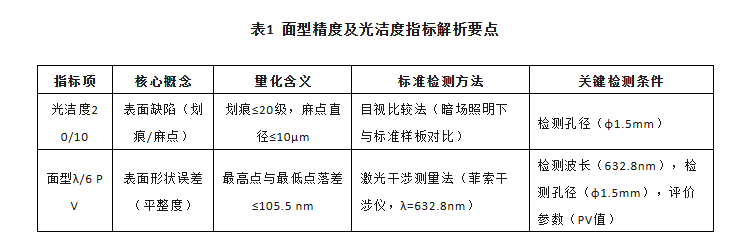

三、两项指标的工程意义对比

一句话总结：

• 面型精度决定“光波是否走形”。

• 光洁度决定“光能是否干净”。

四、检测注意事项（实用经验）

1. 面型检测前：

   • 确保环境振动小、气流稳定。

   • 待测表面无指纹、灰尘，否则会产生伪干涉信号。

2. 光洁度检测前：

   • 暗场照明角度需固定，避免主观误判。

   • 标准样板应定期校准，避免老化或污染。

3. 孔径一致性：

   • 两项指标的检测孔径均为Ф1.5mm，这意味着该区域是激光系统的关键通光孔径，应作为加工与检验的重点控制区域。

4. 判定谨慎性：

   • 若PV值接近105.5nm，建议重复检测3次取平均值。

   • 光洁度判定中，若划痕或麻点数量处于临界状态，应采用更高倍显微镜复核。

五、总结

对于激光光学零件，面型精度λ/6（PV@632.8nm，Ф1.5mm） 和光洁度20/10（Ф1.5mm） 分别从宏观几何与微观缺陷两个维度保障端面质量：

• 面型精度控制波前误差 ≤ 105.5nm，确保光束质量。

• 光洁度限制划痕与麻点，降低散射与吸收风险。

两项指标独立且互补，缺一不可。在激光系统设计、光学件加工与来料检验中，应严格按照所述方法进行检测，并重点关注Ф1.5mm核心孔径区域。
