光学面型检测精要

在光学零件抛光过程中，面型精度的控制直接决定最终成像质量。如何快速、准确地检验零件表面形状，是加工环节的关键问题。目前，光学加工领域广泛采用两种方法：激光斐索干涉仪非接触式检验与工作样板接触式干涉检验。前者因不接触工件表面，避免了划伤风险，应用日益普及；后者则凭借简便、直观的特点，仍是车间现场的主力手段。两种方法对应两套表征体系——光圈数（N）与局部光圈数（ΔN），以及峰谷值（PV）。它们之间存在明确的数学关联，但适用场景各有侧重。

一、光圈的识别原理

利用干涉图样判断面型，简便、直观、准确是其突出优点。由于等厚干涉形成的条纹大多呈同心圆环状，形似光圈，故得此名。牛顿最早发现这一现象，因此也称牛顿环。

其物理本质是等厚干涉：相邻两条纹之间的空气隙厚度差为 λ/2（λ为单色光波长）。光圈数N表示中心与边缘的空气隙厚度为 N × λ/2。当样板与被检零件中心接触时，形成高光圈；边缘接触则形成低光圈。使用单色光源时，干涉图样为黑白相间条纹；改用白光光源时，条纹呈现渐变彩色。通过垂直观察条纹的数量、形状、颜色及变化，即可判定零件面型。国家标准《光学零件的面形偏差》（GB/T 2831-2009）对此作出了明确规范。

二、光圈的度量体系

光圈度量包含三项：光圈数N、像散光圈Δ₁N、局部光圈Δ₂N。光学零件图中通常只标注N和ΔN（Δ₂N的简写）。

1. 光圈数N的度量

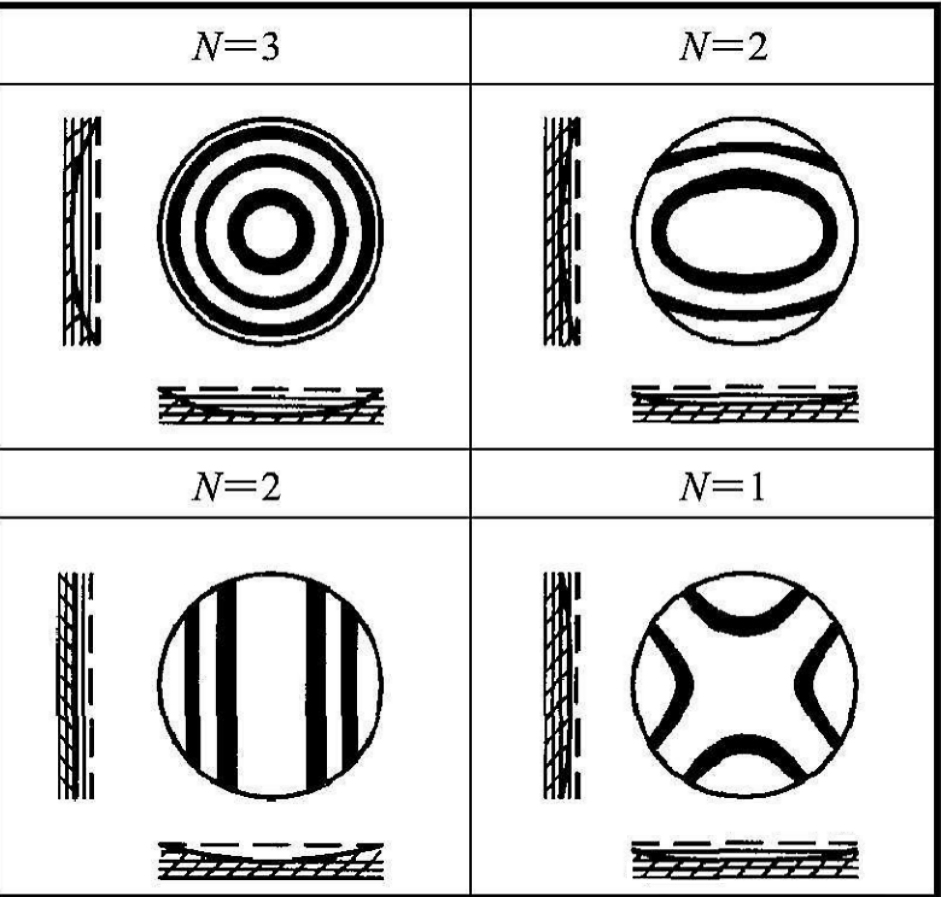

当N ≥ 1时，以有效检验范围内、直径方向上最多条纹数的一半作为N值。例如，某方向上有6条干涉条纹，则N=3。当N＜1时，需从X、Y两个垂直方向分别观察，取较大值。

2. 像散光圈Δ₁N的度量

Δ₁N等于两个相互垂直方向上光圈数N的最大代数差的绝对值。像散光圈形态包括椭圆形、马鞍形、柱形等。对于弱像散（N＜1），务必检查两个方向，避免误判。

3. 局部光圈Δ₂N的度量

Δ₂N以局部不规则干涉条纹对理想光滑条纹的偏离量e与相邻条纹间距H的比值来度量，即 Δ₂N = e / H（通常在带刻度显微镜下观测）。相邻条纹间距对应λ/2的空气隙厚度，因此局部加工偏差 = Δ₂N × λ/2。

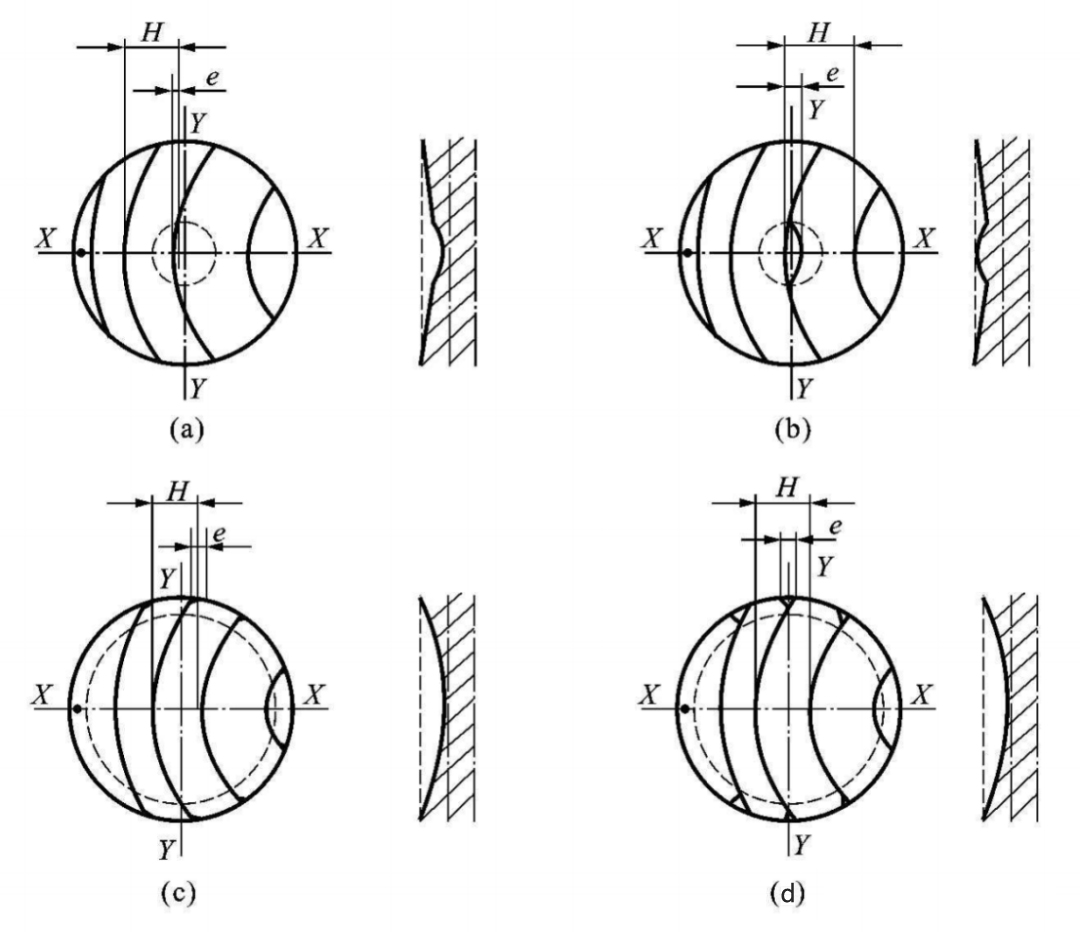

局部偏差分为中心局部偏差和边缘局部偏差，常见四种情况：

• 中心高：局部条纹向中心凸起

• 中心低：局部条纹向边缘凹陷

• 塌边：边缘条纹向外弯曲

• 翘边：边缘条纹向内弯曲

这四种形态分别对应不同的抛光修正策略。

二、工作样板与激光干涉仪：两种检测方法的本质差异

两种方法的根本区别在于：工作样板是比对法（半定量、现场），激光干涉仪是波前检测法（定量、计量）。在实际生产中，二者形成互补体系——现场用样板快速质控，计量室用干涉仪精准终检。

核心检测原理与指标对比

工作样板（光学样板）
利用标准样板与被检表面接触，形成等厚干涉。通过目测干涉条纹的数量和形状，得出光圈数N和局部光圈数ΔN。N反映整体曲率偏差，ΔN反映局部不规则程度。该方法不需要复杂计算，工人经过短期培训即可操作。

激光干涉仪
发射激光束经扩束、准直后照射被测表面，与参考平面反射光形成干涉。通过相机采集干涉图，经软件分析得到峰谷值（PV）和均方根值（RMS）。PV表示整个检测区域内最高点与最低点的垂直距离，是总包络性误差指标；RMS反映面型的统计粗糙度，对中高频误差更敏感。

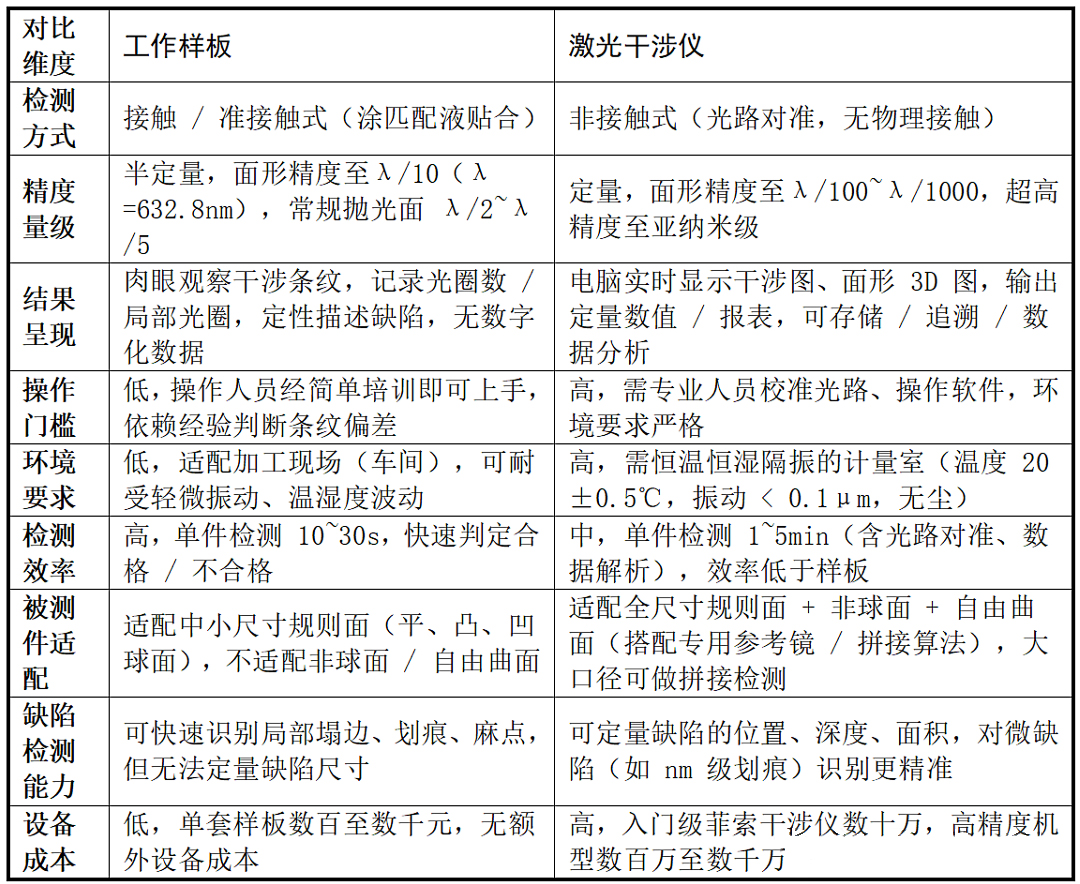

关键性能与使用场景对比

工程应用中的核心定位

（1）工作样板：抛光现场的快速质控工具

工作样板是光学抛光车间必备的检测手段。它主要用于：

• 在线检测：抛光工人在加工过程中实时测量，通过观察光圈数快速判断面形偏差趋势，及时调整抛光工艺参数（如磨头压力、抛光时间、摆动轨迹）。

• 成品初筛：出库前快速剔除明显不合格品，减少计量室的检测工作量。

• 适用场景：量产型常规光学零件（球面透镜、棱镜、平面镜）的现场质控。对于精度要求≤λ/5的抛光面，工作样板完全能够满足需求。

操作要点：使用前需清洁样板和被检面，避免灰尘划伤；观察时保持视线与干涉条纹垂直；对于弱光圈（N＜1），务必从两个垂直方向确认。

（2）激光干涉仪：计量级终检与标定工具

激光干涉仪是高精度光学制造的计量核心。它主要用于：

• 终检测定：对高精度光学零件（如激光系统核心镜片、光刻物镜、天文望远镜主镜）做定量面形检测，输出权威检测报告（含PV、RMS、Zernike像差系数），作为产品合格的最终依据。

• 样板校准：按国标要求，工作样板每1～2年需用干涉仪校准一次，保证样板本身的精度溯源。

• 工艺验证：通过定量对比不同工艺参数下的PV/RMS值，优化抛光新工艺（如抛光液配方、磨料粒度、转速）。

• 适用场景：高精度、定制化、非球面/自由曲面光学零件的终检，以及企业计量室的溯源工作。

使用建议：定期对干涉仪进行自校准（如使用标准平面镜）；检测环境温度波动控制在±0.5℃以内；对于大口径零件（＞200mm），需注意气流扰动对干涉图的影响。

四、光圈数与PV值的对应关系

1. 光圈数N与整体曲率偏差

N描述的是被测表面与参考标准面（理想平面或球面）之间的整体曲率偏差。它来源于等厚干涉中完整条纹的个数，物理意义为：N个完整光圈对应中心与边缘的光程差为 N × λ/2。

对应PV值估算：若表面仅存在规则球面偏差（无局部误差），则整体PV值 ≈ N × λ/2。例如，λ=632.8nm，N=1时，PV≈316.4nm。但实际表面往往叠加局部误差，因此该估算仅为下限参考。

2. 局部光圈数ΔN与局部PV值

ΔN直接对应局部区域的峰谷误差，是更严格、更关键的指标。它控制的是中高频面型误差（如像散、彗差、局部塌边或隆起），这些误差直接影响光学系统的衍射极限性能和分辨率。

核心公式：
ΔN = (局部区域PV误差值) / (λ/2)

举例：λ=632.8nm，要求ΔN ≤ 0.1，则任一局部区域内表面起伏的PV值不得超过 0.1 × (632.8nm/2) = 31.64nm。这是一个相当严苛的要求，通常对应高分辨率成像系统。

3. PV值——总包络指标

PV值定义为整个或指定检测区域内，最高点与最低点的绝对垂直距离。它是一个结果性、总包络性的指标，包含所有频率成分的误差。

包含关系：PV值 ≈ (N引起的整体偏差) + (ΔN引起的局部偏差)的矢量和。一个表面可以有很好的N（整体曲率规则），但ΔN很差（局部坑洼），导致PV值偏大；反之，局部光滑但整体曲率偏差大，PV值同样不合格。

4. 图纸标注的实用对应

当图纸标注 λ/6 PV（例如λ=632.8nm时，PV ≤ 105.5nm）——这是一个绝对、明确的纳米级容差，不依赖于检测波长。适合高精度零件。

当图纸标注 N=2，ΔN=0.1——这是一个相对容差，默认使用工作样板在车间白光或单色光下检测。若未特别注明检验波长，按通用单色光源（λ=546nm或632.8nm）理解。换算后，ΔN=0.1约对应局部PV≤27nm（λ=546nm时）或≤31.6nm（λ=632.8nm时），比λ/6 PV（约105nm）严格得多。因此，标ΔN的零件通常比标PV的零件精度要求更高。

工程提示：对于同时标注N和ΔN的图纸，局部光圈数ΔN往往是真正的难点。抛光加工中，整体光圈N可以通过调整接触状态较容易地修正，但局部不规则（如中心高、塌边）需要精细的抛光技巧和稳定的工艺参数。建议在粗抛阶段优先控制ΔN，再逐步修正N。
