光学零件加工与制图核心指标详解

在光学系统设计与制造中，光学零件图不仅是加工的依据，更是质量控制的起点。许多技术人员对“表面光洁度”“面型精度”“粗糙度”等术语存在混淆，本文结合最新国家标准，系统梳理几项关键指标，帮助读者快速把握标注要点，避免因理解偏差导致的加工失误。

一、表面疵病：从“光洁度”到标准代号的演变

过去常说的“表面光洁度”，在现行国标中已统一称为 “表面疵病” ，二者在多数图纸中可视为同一参数。目前依据的标准是《光学零件表面疵病》（GB/T 1185—2006）。需特别注意代号差异：旧版习惯用字母“B”表示，而新版《光学制图》（GB/T 13323-2009）中明确规定采用数字代码“5”。技术人员在识图时，应首先确认图纸遵循的标准版本，避免因代号误读导致验收错误。

二、抗激光损伤阈值：高能系统中的关键安全指标

随着高能激光在工业加工、医疗及科研领域的广泛应用，光学元件的抗激光辐射能力成为设计中的刚性约束。该指标定义为：使光学零件表面破坏概率为零的最大能量密度或功率密度，直接决定了系统在实际工况下的可靠运行边界。

其性能受多重因素影响：材料结构与纯度、表面光滑程度、膜层结构及膜基结合力等。测试方法应遵循 《激光器和激光相关设备——激光损伤阈值测试方法》（GB/T 16601.1-2017） ，在图纸中以代号 “6” 标注。凡涉及激光场景的光学零件，建议必须标注该项指标，即使非强激光系统，也可预留阈值范围以提升设计鲁棒性。

三、表面粗糙度：机械标注无法覆盖的光学核心要求

粗糙度是光学制图中误解率最高的环节。虽然《产品几何技术规范（GPS）技术产品文件中表面结构的表示法》（GB/T 131-2006）适用于通用机械加工，但对光学表面，尤其是超光滑表面与高功率激光光学表面而言，直接套用机械标准极为不充分。《光学制图》（GB/T 13323-2009）将光学表面明确分为两类，判别依据不是数值，而是工艺与光学功能。

抛光表面

• 工艺：精磨+抛光（光学专用）

• 粗糙度等级：纳米级，Rq ≤ 8 nm

• 功能：承担通光、反射、折射、耦合等核心光学作用

• 典型零件：激光棒端面、透镜通光面、反射镜面

• 检测：白光干涉仪或原子力显微镜，取样长度 0.025~0.25 mm

• 标注：用字母 P 表示轮廓面。例如：

  • P：无轮廓缺陷要求的抛光面

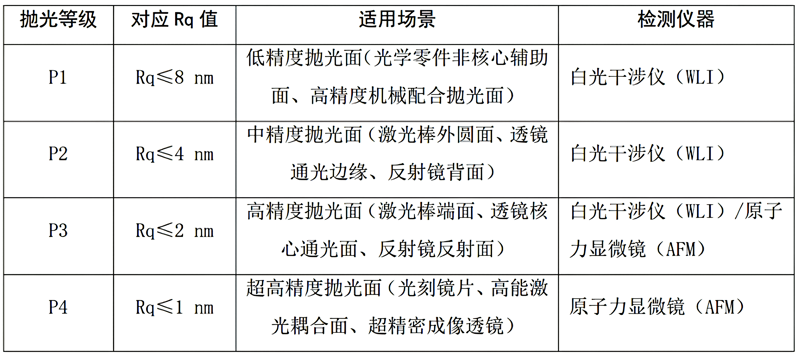

  • P2：表示微观缺陷密度等级为2级，对应 Rq ≤ 4 nm，这是高精度激光光学元件的常见要求

  • 也可直接标注 Rq 0.8（单位 nm）

  • 对强激光系统，推荐补充 PSD（功率频谱密度函数） 控制超光滑表面特性

粗糙表面

• 工艺：车削、磨削、喷砂等通用机械加工

• 粗糙度等级：微米级，Rq ≥ 0.1 μm

• 功能：无光学作用，仅用于装配、定位、防护

• 典型零件：毛坯面、安装基准面、重型光学元件支撑面

• 检测：表面轮廓仪/粗糙度仪，取样长度 0.8~8 mm

• 标注：必须强制加前缀 G，例如 G Rq 2，表示 Rq ≤ 2 μm，单位 μm 无需写出。注意：无前缀 G 时，Rq 默认为抛光表面，单位是 nm，极易造成加工方误判，务必警惕。

•


实用换算参考：机械领域常用 Ra，光学抛光面以 Rq 为核心。两者无强制换算关系，但在纳米级抛光表面存在统计经验值：Ra ≈ 0.85 × Rq。例如 Rq=4 nm 时，Ra≈3.4 nm，该值仅供内部沟通参考，不可作为验收依据。

四、光学零件图必须标注的完整内容清单

一张规范的光学零件图，除上述指标外，还应完整反映以下信息：

形状与结构尺寸

• 透镜：曲率半径 R 及中心位置、中心厚度 d、边缘厚度 t、外圆直径 D、有效孔径 D0、倒角（位置/角度/宽度）

• 棱镜：各面夹角、厚度与高度、倒角及成型截面参数

左上角表格——材料质量指标

• 折射率允差、同一批玻璃折射率一致性

• 色散系数（阿贝数）允差及一致性

• 光学均匀性、应力双折射、光吸收系数

• 条纹度与气泡度（以 q 表示）

左上角表格——加工要求

• 光圈数 N、局部光圈数 △N

• 中心偏差 C

• 样板精度 △R

• 表面疵病等级（代码 5）

• 抗激光损伤阈值（代码 6，若适用）

• 粗糙度标注（按 P 或 G 体系）

• 气泡度 q

附加说明：如镀膜要求、环境稳定性、检测波长、倒角保护性要求等，必须在图纸空白处清晰注明，不可默认。

五、一个完整的标注示例解析

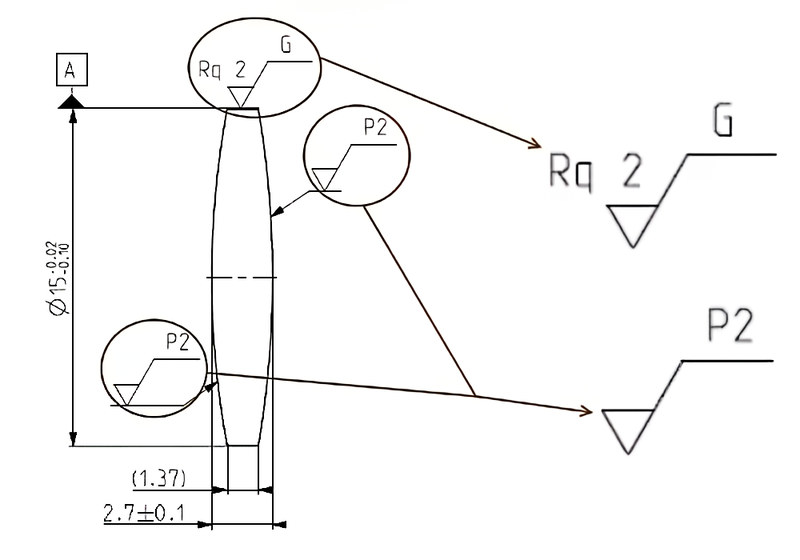

参考典型光学零件图：

• 前后表面：标注 G Rq 2 → 粗糙表面，微米级加工面（如安装定位面），Rq ≤ 2 μm，采用机械加工工艺，无需光学抛光。

• 侧面：标注 P2 → 抛光表面，微观缺陷密度等级2级，对应 Rq ≤ 4 nm，是激光光学元件（如激光棒端面、反射镜、透镜）常用的高精度要求。

此示例清晰区分了光学功能面与机械辅助面，避免加工方误将安装面按抛光处理或反之，显著降低沟通成本。

总结：掌握 “P与G的强制区分”“Rq单位的隐含规则”“抗激光阈值代码6”“表面疵病代号5” 这四组关键点，即可规范完成绝大多数光学零件图的识读与标注。
